Typová řada IFW - vodící jednotky

V případě  vodících kolejnic  IFW se jedná o kombinované  kolejnice z oceli a hliníku. Společně s  vozíkem představují cenově výhodné lineární vedení šetřící místo.

Vodící jednotky typové řady  IFW jsou cenově výhodné a nenáročné na údržbu.

Dodávaná délka v jednom kuse je  max. 4,3 m, u složeného provedení lze dodat jakoukoliv požadovanou délku.

Příklad objednávky kolejnice o délce 2,4 m  se  2 vozíky po 3 kladkách: IFW 06 - 2400 + 2LW3.



Požadujete-li nerezové provedení,  je třeba připsat označení „VA“.

Vozíky ve  speciálním provedení jsou možné. (Obraťte se na nás s Vaší poptávkou)

  Rozměry
  B W H h T F Rm
IFW 06 43 30 37 22 16 22 21
IFW 10 65 44 50 32,5 22,5 30 27,5



IFW6 + IFW10- přípustné zatěžování





IFW 6 IFW 10
max. zatížení IFW 6-3 IFW 6-5 max. zatížení IFW 10-3 IFW 10-5
3 kladky 5 kladek 3 kladky 5 kladek
FZ max (N) 780 1300 FZ max (N) 1350 2100
FY max (N) 950 1700 FY max (N) 2230 3650
max.statický moment IFW 6-3 IFW 6-5 max.statický moment IFW 10-3 IFW 10-5
3 kladky 5 kladek 3 kladky 5 kladek
MX max (Nm) 7 10 MX max (Nm) 20 43
MY max (Nm) 18 36 MY max (Nm) 53 85
MZ max (Nm) 45 72 MZ max (Nm) 127 203



IFW - vozík

  Rozměry
  B H S L l1 l2 l3 Vkt. matice
IFW 06-3 43 37 14 120 15 60   M6
IFW 06-5 43 37 14 180 15 52,5 90 M6
IFW 10-3 65 50 16,5 180 20 90   M8
IFW 10-5 65 50 16,5 290 20 82,5 145 M8



V případě zájmu k dodání se šroubovou lištou.

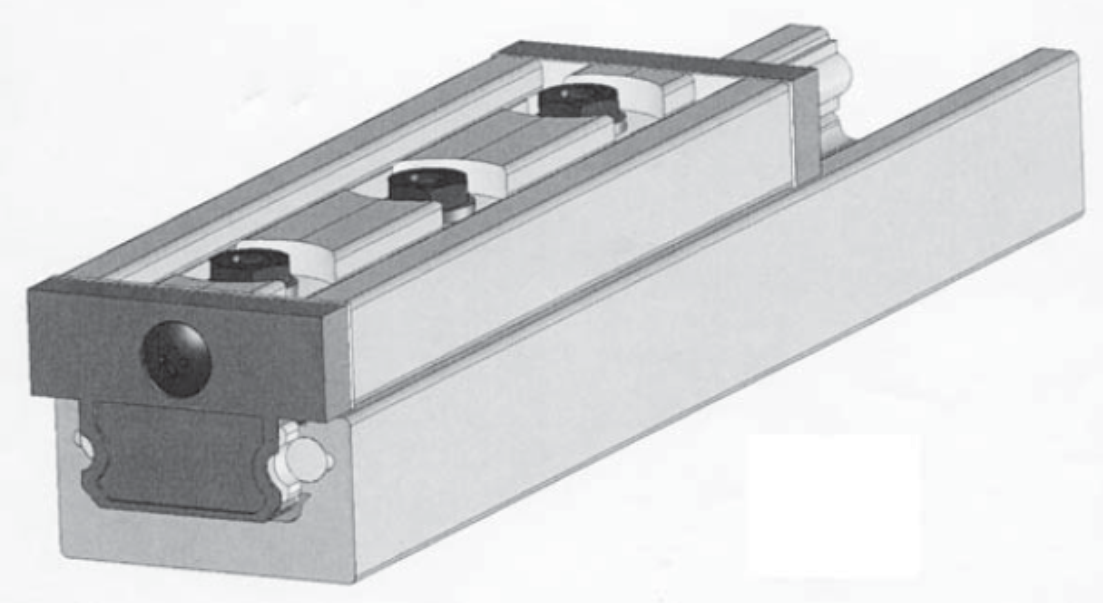

Nosiče těsnění IFW6 + IFW10

Nosiče těsnění a maziva IFW 6 + IFW 10 jsou vyrobeny z PUR, mají velmi dobré těsnící vlastnosti při velmi nízké tendenci mazací desky, které jsou v  kontaktu s vodící plochami, k opotřebení.

Jako moderní těsnící prvek jsou tato těsnění schopna nepřetržitě separovat nečistoty po dobu, vyjádřenou dráhou zdvihu o délce 5 až 10.000 km. Použit je parafinový olej, který trvale zvlhčuje vodící plochy.

Teplotní provozní rozsah cca - 20 °C až + 80 °C.

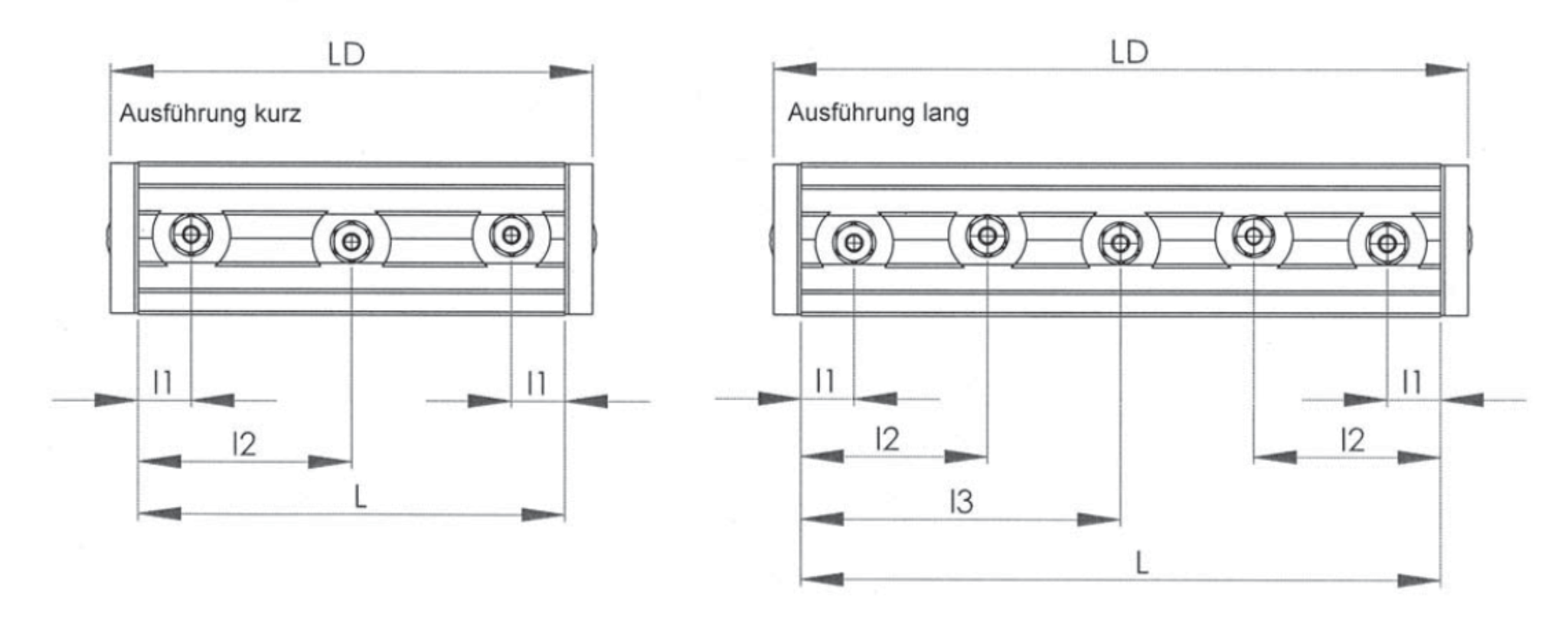

  Rozměry
  B H S L l1 l2 l3 Vkt. matice LD
IFW 06-3 43 37 14 120 15 60   M6 135,6
IFW 06-5 43 37 14 180 15 52,5 90 M6 135,6
IFW 10-3 65 50 16,5 180 20 90   M8 195,6
IFW 10-5 65 50 16,5 290 20 82,5 145 M8 305,6
