Vodící kolejnice PFS/PFSH

  • Určeno pro vodící kladky typové řady NFR a NFRE

Přesné vodící kolejnice PFS/PFSH se v obvykle vyrábějí v indukčně kaleném provedení. Tvrdost kolejnice činí 60 +2 HRC.

Výrobky z nerezové oceli, případně zvláštní způsoby tepelného zpracování prosíme uvést do poptávky.

Výchozím materiálem je nástrojová ocel vysoce legovaná chrómem. Tento materiál o tvrdosti 60 + 2 HRC zaručuje dlouhou životnost a maximální zatížitelnost těchto vysoce výkonných vodících prvků. Sdělte nám, prosím, ve Vaší poptávce také požadovanou délku kolejnice. V případě skládání jsou možné délky ≥1500 mm. Přesné vodící kolejnice mohou být skládány do neomezených délek. Uvádějte, prosím, požadované délky ve Vašich objednávkách. Jednotlivé kusy označíme a mohou tak být bezchybně smontovány.

Příklad objednávky: přesná vodící kolejnice „PFSH 47 / 3600 ZG“

Odpovídá:

  • 2x PFSH 47 / 1500
  • 1x PFSH 47 / 600
    slícované a označené

Veškeré přesné vodící kolejnice jsou vždy označeny naším firemním logem a výrobním číslem. Na základě Vašeho požadavku Vám poskytneme měřící protokol. Speciální provedení, která se liší co do rozměrů nebo tepelného, popř. povrchového zpracování od našeho standardu, u nás prosím poptejte.

  • Velikosti PFSH 22 - 72 jsou k dispozici rovněž v „lesklém“ provedení. Povšimněte si, prosím, tabulky PFSH.....GIK.
  • Přesné vodící kolejnice z nerezové oceli obdržíte s dodatkem „VA“. Poptejte, prosím, dodací lhůty.



Vodící kolejnice PFSH GIK - tažené

  • Oběžné dráhy jsou indukčně kalené,
  • všechny hrany: R = 0,5±0,2 mm kaleno,
  • vrtule: max. 2 °/m,
  • odchylka přímosti max. 0,5 mm/m,
  • délka: max. 6 m / ks,
  • vodící kolejnice dodáváme i bez otvorů.

Příklad objednávky: PFSH 52 GIK 3200 lg.
(lg. - délka)

Příklad objednávky: PFSH 52 GIKoL 3200 lg.
(oL - bez otvoru)

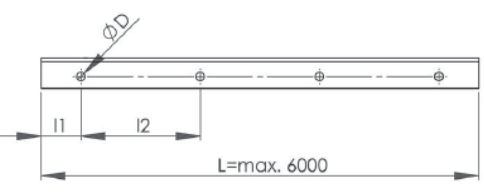

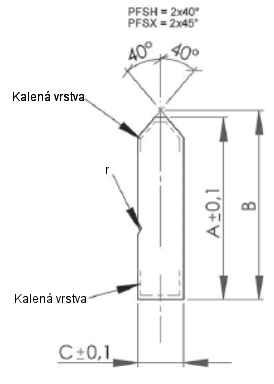

Typ A±O,1 B C±O,1 D l1 l2 Váha
kg/m
PFSH 22 GIK 23,0 23,89 5,8 6,5 30 90 1,00
PFSH 32 GIK 29,0 29,89 6,8 6,5 30 90 1,48
PFSH 40 GIK 36,0 37,19 8,8 9,0 30 90 2,37
PFSH 52 GIK 39,2 40,76 13,0 13,5 30 90 3,75
PFSH 62 GIK 49,2 50,75 16,0 13,5 30 90 5,70
PFSH 62F GIK 48,0 49,38 15,0 13,5 30 90 5,27
PFSH 72 GIK 59,2 60,86 19,0 17,5 30 90 8,20
PFSX-9O GIK 61,0 62,85 26,5 13,5 30 90 11,40
