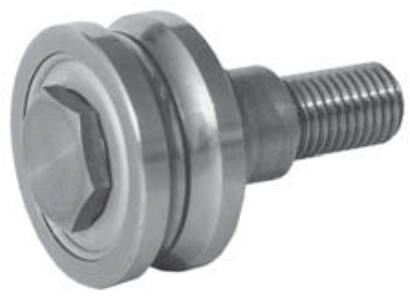

Vodící kladky typové řady FRW/FRWE

Tyto kladky jsou konstruovány pro vedení na kruhových tyčích. Konstrukčně je to dvouřadé kuličkové ložisko s kosoúhlým stykem, na povrchu je drážka s gotickým profilem. Valivé ložisko je namazáno na celou dobu životnosti a oboustranně utěsněno kontaktním těsněním (NPP).

Vodící kladky jsou v nabídce v centrickém a excentrickém provedeníjakož i v provedení z nerezu (dodatečné označení VA).

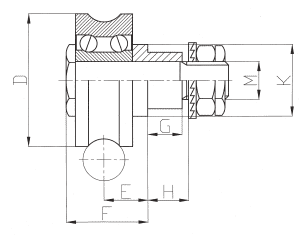

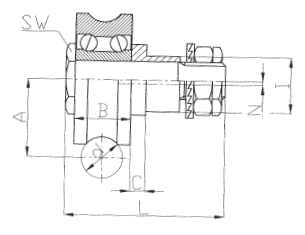

D/d Označení   Rozměry v mm Utahovací moment
Centrické Excentrické A B C E F G H I *1 K L M SW N Nm
17/6 FRW 17 FRWE 17 10,5 7,0 3,50 7,5 14,0 5,5 8 7 12 30 M 5 x 0,8 10 0,5 2
24/6 FRW 24 FRWE 24 14,0 11,0 2,00 7,5 16,0 7,5 10 9 14 35 M 6 x 1,0 10 0,5 3
35/8 FRW 35-8 FRWE 35-8 20,0 15,9 5,05 13,0 24,0 9,5 15 16 22 53 M 12 x 1,5 17 1,0 26
35/10 FRW 35 FRWE 35 20,6 15,9 5,05 13,0 24,0 9,5 15 16 22 53 M 12 x 1,5 17 1,0 26
35/12 FRW 35-12 FRWE 35-12 21,7 15,9 5,05 13,0 24,0 9,5 15 16 22 53 M 12 x 1,5 17 1,0 26
42/10 FRW 42 FRWE 42 24,0 19,0 3,50 13,0 25,5 9,5 15 16 22 53 M 12 x 1,5 17 1,0 26
47/10 FRW 47 FRWE 47 26,6 19,0 3,50 13,0 25,5 9,5 15 16 22 53 M 12 x 1,5 19 1,0 26
52/16 FRW 52 FRWE 52 31,5 22,6 5,70 17,0 32,3 13,3 17 21 28 65 M 16 x 1,5 27 2,0 64
62/20 FRW 62 FRWE 62 36,0 22,2 5,70 17,0 32,3 13,3 17 21 28 65 M 16 x 1,5 27 2,0 64

*1 Tolerance upínacího otvoru Ø I  H7 (H8)

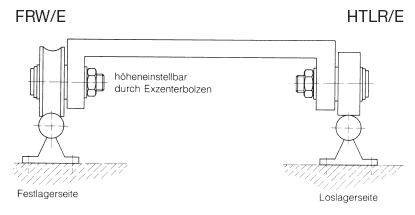

V případě větších vzdáleností, např. u portálových vodících drah, se často nepodaří dostatečně zajistit rovnoběžnost oběžných drah z důvodu nepřesností při montáži a výkyvů teploty. V takových situacích je třeba využít principu volné ložisko - pevné ložisko tak, aby byly na jedné straně umístěny profilové vodící kladky s hřídelemi, na druhé straně normální pojezdové kladky z programu H & T (poptejte, prosím, náš katalog) s tyčemi nebo plochými kolejnicemi.



Vodící kladky jsou namazány na celou dobu užití a jsou oboustranně utěsněny krycím plechem Pro speciální aplikace lze dodat vodící kladky v provedení z nerezu s kontaktním těsněním. Přídavné označení FRW...VA, popř. FRWE...VA
