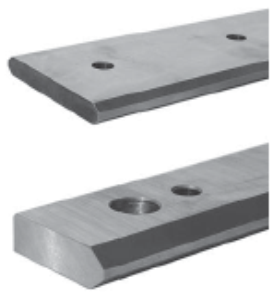

Vodící kolejnice PFS/PFSH

  • Určeno pro vodící kladky typové řady NFR a NFRE

Přesné vodící kolejnice PFS/PFSH se v obvykle vyrábějí v indukčně kaleném provedení. Tvrdost kolejnice činí 60 +2 HRC.

Výrobky z nerezové oceli, případně zvláštní způsoby tepelného zpracování prosíme uvést do poptávky.

Výchozím materiálem je nástrojová ocel vysoce legovaná chrómem. Tento materiál o tvrdosti 60 + 2 HRC zaručuje dlouhou životnost a maximální zatížitelnost těchto vysoce výkonných vodících prvků. Sdělte nám, prosím, ve Vaší poptávce také požadovanou délku kolejnice. V případě skládání jsou možné délky ≥1500 mm. Přesné vodící kolejnice mohou být skládány do neomezených délek. Uvádějte, prosím, požadované délky ve Vašich objednávkách. Jednotlivé kusy označíme a mohou tak být bezchybně smontovány.

Příklad objednávky: přesná vodící kolejnice „PFS 47 / 3600 ZG“ odpovídá - 2 . PFS 47 / 1500 a 1 . PFS 47 / 1600 slícovaná a označená.

Veškeré přesné vodící kolejnice jsou vždy označeny naším firemním logem a výrobním číslem. Na základě Vašeho požadavku Vám poskytneme měřící protokol. Speciální provedení, která se liší co do rozměrů nebo tepelného, popř. povrchového zpracování od našeho standardu, u nás prosím poptejte.

  • Velikosti PFS 22 - 72 jsou k dispozici rovněž v „lesklém“ provedení. Povšimněte si, prosím, tabulky PFS.....GIK.
  • Přesné vodící kolejnice z nerezové oceli obdržíte s dodatkem „VA“. Poptejte, prosím, dodací lhůty.

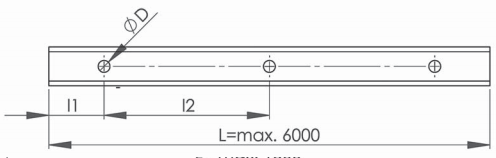

Vodící kolejnice PFS GIK - tažené

  • Oběžné dráhy jsou induktivně kalené,
  • všechny hrany: R = 0,5±0,2 mm kaleno,
  • vrtule : max. 2 °/m,
  • odchylka přímosti max. 0,5 mm/m,
  • délka max. 6 m/ks,
  • upínací otvory lze vrtat dle údajů zákazníka - uvedeny jsou naše standardní rozměry.



Příklad objednávky: PFS 52 GIK 3200 lg.
(lg. - délka)

Příklad objednávky: PFS 52 GIKoL 3200 lg.
(oL - bez otvoru)

Typ A±O,1 B C±O,1 D l1 l2 Váha
kg/m
PFS 22 GIK 27,0 28,80 5,8 6,5 30 90 1,10
PFS 22F GIK 26,0 27,86 5,0 6,5 30 90 0,90
PFS 32 GIK 42,0 43,79 6,8 6,5 30 90 2,11
PFS 35 GIK 47,0 48,80 8,8 9,0 30 90 3,00
PFS 40 GIK 62,0 64,51 8,8 9,0 30 90 4,05
PFS 47 GIK 77,2 80,13 11,0 11,5 30 90 6,32
PFS 52 GIK 88,2 91,33 13,0 13,5 30 90 8,50
PFS 62 GIK 103,0 103,0 15,7 13,5 30 90 11,74
PFS 72 GIK 121,0 124,6 19,0 17,5 30 90 16,90
