Přesné vodící kolejnice PFSH

  • Určeno pro vodící kladky typové řady NFR a NFRE

Přesné vodící kolejnice PFS/PFSH se v obvykle vyrábějí v indukčně kaleném provedení. Tvrdost kolejnice činí 60 +2 HRC.

Výrobky z nerezové oceli, případně zvláštní způsoby tepelného zpracování prosíme uvést do poptávky.

Výchozím materiálem je nástrojová ocel vysoce legovaná chrómem. Tento materiál o tvrdosti 60 + 2 HRC zaručuje dlouhou životnost a maximální zatížitelnost těchto vysoce výkonných vodících prvků. Sdělte nám, prosím, ve Vaší poptávce také požadovanou délku kolejnice. V případě skládání jsou možné délky ≥1500 mm. Přesné vodící kolejnice mohou být skládány do neomezených délek. Uvádějte, prosím, požadované délky ve Vašich objednávkách. Jednotlivé kusy označíme a mohou tak být bezchybně smontovány.

Příklad objednávky: přesná vodící kolejnice „PFS 47 / 3600 ZG“ odpovídá - 2 . PFS 47 / 1500 a 1 . PFS 47 / 1600 slícovaná a označená.

Veškeré přesné vodící kolejnice jsou vždy označeny naším firemním logem a výrobním číslem. Na základě Vašeho požadavku Vám poskytneme měřící protokol. Speciální provedení, která se liší co do rozměrů nebo tepelného, popř. povrchového zpracování od našeho standardu, u nás prosím poptejte.

  • Velikosti PFS 22 - 72 jsou k dispozici rovněž v „lesklém“ provedení. Povšimněte si, prosím, tabulky PFS.....GIK.
  • Přesné vodící kolejnice z nerezové oceli obdržíte s dodatkem „VA“. Poptejte, prosím, dodací lhůty.



Vodící kolejnice PFS GIS - Broušené

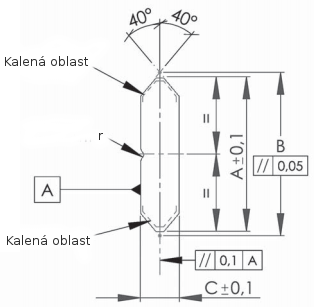

  • Oběžné dráhy jsou indukčně kalené,
  • všechny hrany: R = 0,5±0,2 mm kaleno,
  • vrtule: max. 2 °/m,
  • odchylka přímosti max. 0,5 mm/m,
  • délka: max. 1,5 m / ks,
  • vodící kolejnice dodáváme i bez otvorů.

Příklad objednávky: PFS 52 GIS 3200 lg.
(lg. - délka)

Příklad objednávky: PFS 52 GISoL 3200 lg.
(oL - bez otvoru)

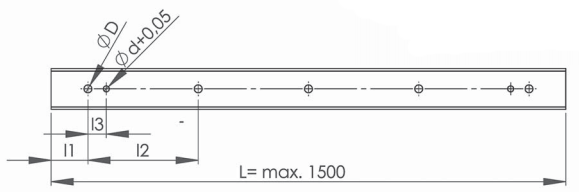

Typ A±O,1 B C±O,1 D d+O,05 l1 l2 l3 Váha
kg/m
PFS 22 GIS 26,0 27,86 5,0 6,5 5,0 30 90 15 0,90
PFS 24 GIS 33,0 34,86 5,0 6,5 5,0 30 90 15 0,90
PFS 32 GIS 41,0 42,86 6,0 6,5 6,0 30 90 15 2,11
PFS 35 GIS 46,0 47,86 8,0 9,0 6,0 30 90 20 3,00
PFS 40 GIS 61,0 63,58 8,0 9,0 6,0 30 90 20 4,05
PFS 47 GIS 76,0 78,58 10,0 11,5 6,0 30 90 20 6,32
PFS 52 GIS 87,0 89,78 12,0 13,5 8,0 30 90 20 8,50
PFS 62 GIS 102,0 104,76 15,0 13,5 8,0 30 90 20 11,74
PFS 72 GIS 120,0 122,98 18,0 17,5 10,0 30 90 30 16,90
PFS 9O GIS 150,0 153,58 26,0 17,5 10,0 30 90 30 31,00
PFS 110 GIS 200,0 203,58 32,0 22,0 12,0 30 90 30 50,36
