Typová řada FRWS/FRWSE

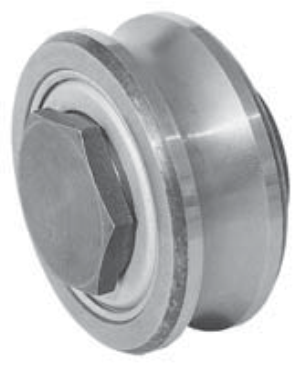

Tyto kladky jsou konstruovány pro vedení na kruhových tyčích. Na rozdíl od typových řad FRW/FRWE nemají čep, ale vnitřní závit.. Tak mohou být vodící kladky namontovány na vozík pomocí šroubu s vnitřním šestihranem DIN 912, popř. DIN 7984. Rovněž tyto typové řady jsou dodávány v centrickém a excentrickém provedení, jakož i v provedení z nerezu (dodatečné označení VA).



D/d Označení Rozměry v mm Utahovací moment

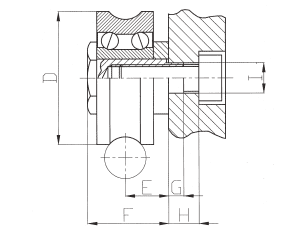

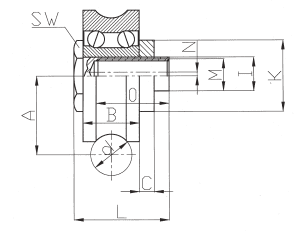

Centrické Excentrické A B C E F G H I *1 K L M x O *2 SW N Nm
24/6 FRWS 24 FRWSE 24 14,0 11,0 2,00 7,5 16,0 3 4 6 14 19,0 M 5 x 13 10 0,5 2
35/8 FRWS 35-8 FRWSE 35-8 20,0 15,9 5,05 13,0 24,0 3 6 10 22 27,0 M 8 x 19 17 1 5
35/10 FRWS 35 FRWSE 35 20,6 15,9 5,05 13,0 24,0 3 6 10 22 27,0 M 8 x 19 17 1 5
35/12 FRWS 35-12 FRWSE 35-12 21,7 15,9 5,05 13,0 24,0 3 6 10 22 27,0 M 8 x 19 17 1 5
42/10 FRWS 42 FRWSE 42 24,0 19,0 3,50 13,0 25,5 3 6 10 22 28,5 M 8 x 19 17 1 5
47/10 FRWS 47 FRWSE 47 26,6 19,0 3,50 13,0 25,5 3 6 13 22 28,5 M 12 x 1,5 x 19 19 1 26
52/16 FRWS 52 FRWSE 52 31,5 22,6 5,70 17,0 32,3 3 6 16 32 35,5 M 14 x 22 27 2 35
62/20 FRWS 62 FRWSE 62 36,0 22,2 5,70 17,0 32,3 3 6 16 32 35,5 M 14 x 22 27 2 35

*1 Tolerance upínacího otvoru Ø I  H7 (H8)
*2 Důlky pro šrouby DIN 912 nebo  DIN 7984 dle DIN 74
*3 Šrouby  dle DIN 912 nebo DIN 7984 nepatří k dodávce. Délka dříku šroubu: min = nd + H, max = O + G



Vodící kladky jsou namazány na celou provozní dobu a jsou oboustranně utěsněny krycím plechem. Pro speciální aplikace lze dodat vodící kladky v provedení z nerezu s kontaktním těsněním. Přídavné označení FRWS…VA, popř. FRWSE…VA.



Desky vozíku prosíme poptat
