Typová řada AFW/AFWH

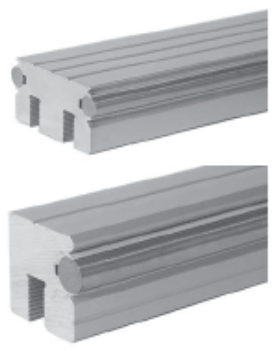

V případě  vodících kolejnic  AFW/AFWH se jedná o kombinované kolejnice z oceli a hliníku. Používané ocelové vodící tyče jsou indukčně kaleny na 59 + 6 HRC. Díky speciální technologii, kterou jsme vyvinuli, jsou  vodicí tyče zaválcovány do hliníkového profilu I. Závitové drážky v hliníkovém tělese umožňují upevnění kolejnice  bez  jejího vrtání.

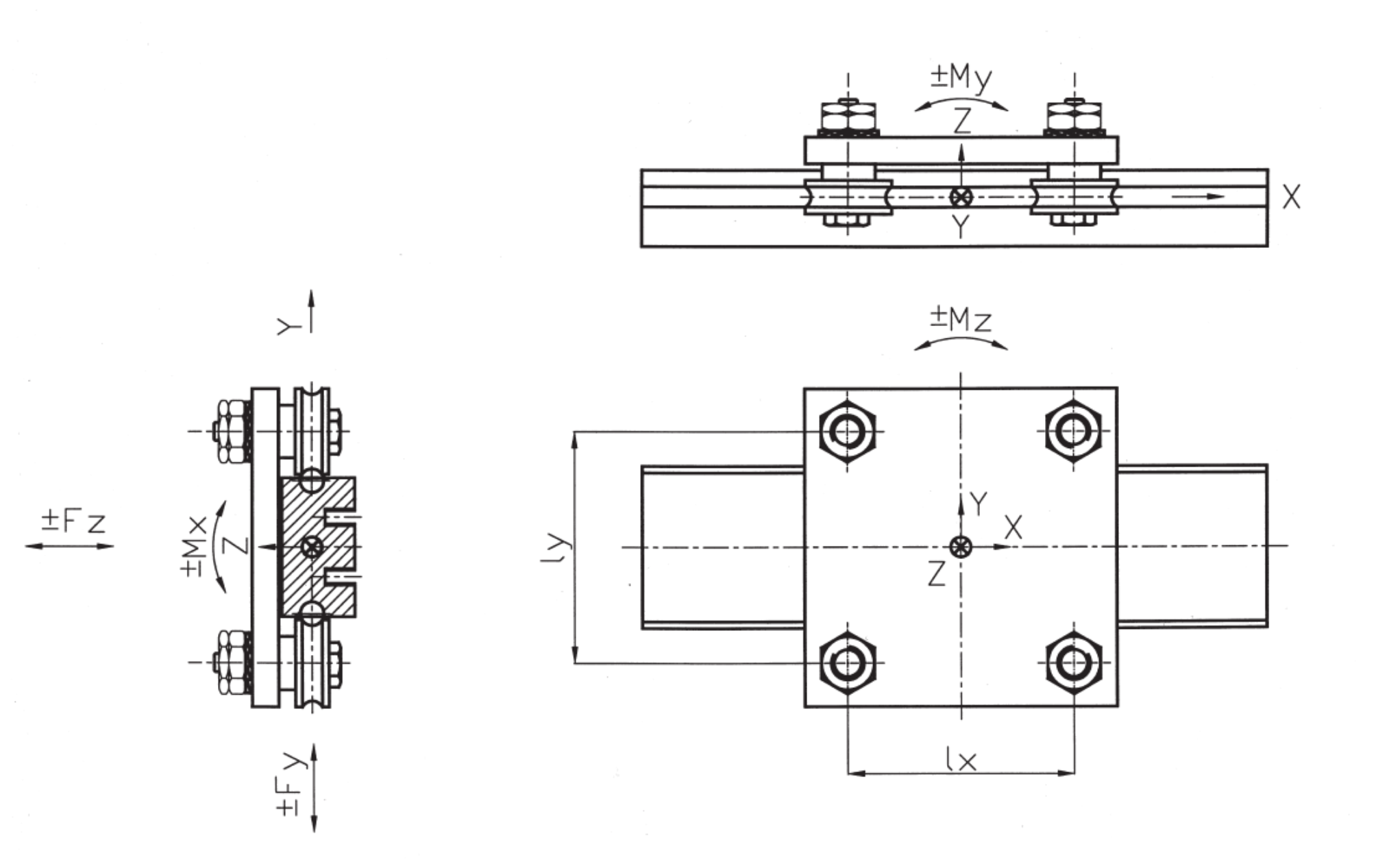

Přípustná zatížení systém AFW

  • Platí pro dva páry kladek
Označení Zatížení v N Moment v Nm
  Fy zul Fo y zul Fz zul Foz zul Mx zul Mox zul My zul Moy zul Mz zul Moz zul Lx
FRW 17 700 700 400 660 7 11 9 15 16 16 60
FRW 24 1400 1400 850 1400 14 24 26 43 42 42 60
FRW 35 3500 3500 1500 2500 43 68 47 78 105 105 60
FRW 42 4500 4500 2400 4000 65 108 126 210 236 236 105
FRW 47 8000 8000 4800 7900 130 217 288 474 480 480 105
FRW 52 8400 8400 5000 6500 135 250 312 499 510 510 150
FRW 62 14000 14000 8200 9600 142 268 350 536 570 570 150

Přípustné hodnoty pro Mx zul a Mox zul jsou vypočítány pro vzdálenost mezi kladkami (ly = W + 2A) dle katalogových stran 12 a 13 (Vodící kladky AFW/AFWH).

V případě odlišných vzdáleností mezi kladkami je třeba postupovat dle schématu pro výpočet na straně 5.



* U kombinovaného zatížení se, prosím, obraťte na naši technickou podporu.



Systém AFW výpočty

Rozměr lx`, popřípadě ly`

Při potřebě  přenosu vyšších momentů skýtá  poloviční vedení (AFWH) možnost pracovat s pozměněnými zdálenostmi mezi nosníky lx`, popř. ly`.

Meze zatížení uvedené v tabulkách rozměrů, jakož i výpočet životnosti musí být upraveny jak vysvětleno níže.

Modifikované hodnoty jsou označeny apostrofem ( ` ).

Meze zatížení pro sílu F přípust. se mění následovně:

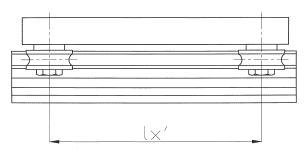

Změněná vzdálenost mezi nosníky lx`

V případě změny vzdálenosti mezi nosníky Lx` je třeba zohlednit pouze momenty Mz přípust.` a My přípust.`.

Meze zatížení:













Změněná vzdálenost mezi nosníky ly`
(Je třeba rozlišovat dva typy montáže)

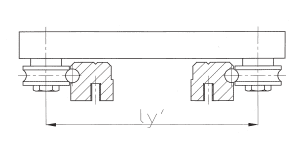

Typ 1: pojezdové kladky vně, nosná kolejnice uvnitř



Meze zatížení:

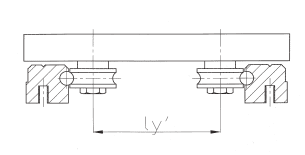

Typ 2: pojezdové kladky uvnitř, nosná kolejnice vně

Meze zatížení:
