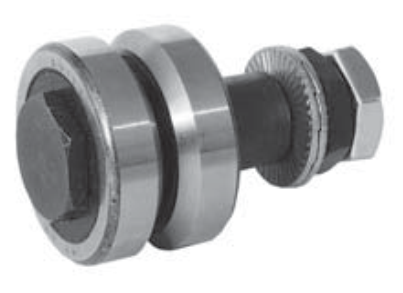

Typová řada FR 80/FRE 80, FR90/FRE 90, FR 120/FRE 120

Tyto kladky byly vyvinuty pro  vedení na kruhové tyči nebo na ocelových profilech. Představují pro daný typ aplikace  cenově nejvýhodnější řešení.

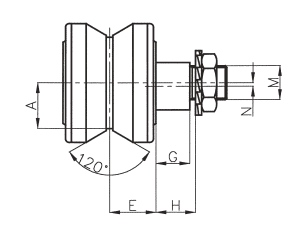

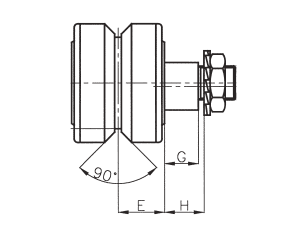

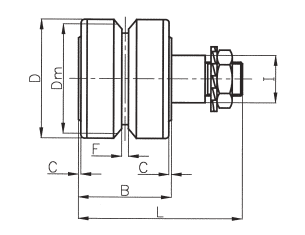

D	Označení		Rozměry v mm
	Centrické	Excentrické	Dm	A	B	C	F	G	H	I
22	FR 80 - 22	FRE 80 - 22	19,5	7,7	20	0,5	1	8	10	9
	FR 90 - 22	FRE 90 - 22	20,6	8,8	20	0,5	1	8	10	9
	FR 120 - 22	FRE 120 - 22	20,4	9,0	20	0,5	1	8	10	9
32	FR 80 - 32	FRE 80 - 32	28,8	11,8	26	0,5	1,5	11	14	14
	FR 90 - 32	FRE 90 - 32	29,9	13,0	26	0,5	1,5	11	14	14
	FR 120 - 32	FRE 120 - 32	29,1	13,1	26	0,5	1,5	11	14	14
40	FR 80 - 40	FRE 80 - 40	35,7	14,6	31	0,5	2	11	14	16
	FR 90 - 40	FRE 90 - 40	36,8	15,8	31	0,5	2	11	14	16
	FR 120 - 40	FRE 120 - 40	36,4	15,8	31	0,5	2	11	14	16
52	FR 80 - 52	FRE 80 - 52	46,2	19,1	40	1	2,5	14	17	21
	FR 90 - 52	FRE 90 - 52	47,1	20,1	40	1	2,5	14	17	21
	FR 120 - 52	FRE 120 - 52	46,7	20,1	40	1	2,5	14	17	21
62	FR 80 - 62	FRE 80 - 62	54,6	22,1	42	1	2,5	17,5	24	27
	FR 90 - 62	FRE 90 - 62	55,1	23,1	42	1	2,5	17,5	24	27
	FR 120 - 62	FRE 120 - 62	55,1	23,5	42	1	2,5	17,5	24	27

Parametry kladek

Označení		Rozměry v mm					Únosnost v kN		Mezní zatížení kN				Utahovací moment Nm
zentr. FR . . .		K	L	M	N	SW	Cr dyn	Ca dyn	Fr dyn	Fa dyn	Fr stat	Fa stat.
FR 80 - 22	FRE 80 - 22	16,5	39	M 6 x 1,0	0,5	2	1,64	0,83	0,68	0,45	1,02	0,55	3
FR 90 - 22	FRE 90 - 22	16,5	39	M 6 x 1,0	0,5	2	1,64	0,82	0,68	0,34	1,02	0,51	3
FR 120 - 22	FRE 120 - 22	16,5	39	M 6 x 1,0	0,5	2	1,64	0,47	0,68	0,2	1,02	0,29	3
FR 80 - 32	FRE 80 - 32	25	53	M 10 x 1,25	1	4	2,5	1,3	1,3	0,7	1,95	1,1	20
FR 90 - 32	FRE 90 - 32	25	53	M 10 x 1,25	1	4	2,5	1,25	1,3	0,65	1,95	0,98	20
FR 120 - 32	FRE 120 - 32	25	53	M 10 x 1,25	1	4	2,5	0,72	1,3	0,38	1,95	0,56	20
FR 80 - 40	FRE 80 - 40	31,5	60	M 12 x 1,5	1	4	4,1	2,1	2,16	1,12	3,24	1,7	26
FR 90 - 40	FRE 90 - 40	31,5	60	M 12 x 1,5	1	4	4,1	2,04	2,16	1,08	3,24	1,62	26
FR 120 - 40	FRE 120 - 40	31,5	60	M 12 x 1,5	1	4	4,08	1,2	2,16	0,63	3,24	0,93	26
FR 80 - 52	FRE 80 - 52	42	73	M 16 x 1,5	1,5	5	6,15	3,11	3,61	1,85	5,42	2,8	64
FR 90 - 52	FRE 90-52	42	73	M 16 x 1,5	1,5	5	6,15	3,08	3,61	1,81	5,42	2,71	64
FR 120 - 52	FRE 120 - 52	42	73	M 16 x 1,5	1,5	5	6,15	1,78	3,61	1,04	5,42	1,56	64
FR 80 - 62	FRE 80 - 62	48,5	83	M 20 x 1,5	2	8	8,67	4,5	5,17	2,62	7,75	4	120
FR 90 - 62	FRE 90 - 62	48,5	83	M 20 x 1,5	2	8	8,67	4,33	5,17	2,58	7,75	3,87	120
FR 120 - 62	FRE 120 - 62	48,5	83	M 20 x 1,5	2	8	8,67	2,5	5,17	1,49	7,75	2,24	120



• Upínací otvory Ø I H7.
• Maximální odchylka  úhlu, který svírá  pojezdová rovina s osou otvoru ± 5`.
• Zobrazený upevňovací materiál je součástí dodávky.
• Utahovací momenty pro nenamazané závity, v případě namazaných závitů násobte  0,7.
