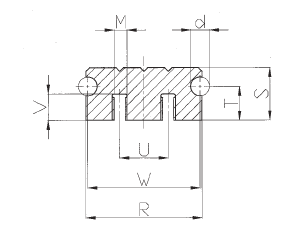

Lineární vedeníVodící kolejnice AFW
| Označení | Rozměry v mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d h6 | A *1 | R | S | T | U | V | W | M | |
| AFW 6 | 6 | 36 | 20 | 14 | 16 | 10 | 34 | M 5 | |
| AFW 8 | 8 | 45 | 25 | 17 | 20 | 12 | 42 | M 6 | |
| AFW 10 | 10 | 57 | 30 | 19 | 24 | 14 | 54 | M 8 | |
| AFW 12 | 12 | 69 | 36 | 24 | 32 | 18 | 66 | M 10 | |
| AFW 16 | 16 | 84 | 40 | 25 | 36 | 20 | 80 | M 12 | |
*1 Rozměr A viz tab. Vodících kladek
Další profily - list 14 systémové profily.
Vodící kolejnice typové řady AFW mohou být dodány v jakékoliv požadované délce. Až do celkové délky 4500 mm jsou vodící kolejnice AFW vyráběny jako jednodílné. V případě delších rozměrů dodáváme kolejnice složené z více částí dle našeho zvážení.
Příklad objednávky AFW 10 o délce 4800 mm: AFW 10 / 4.800

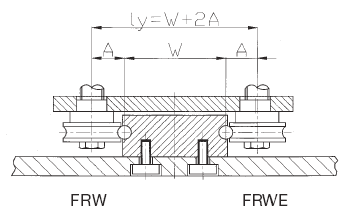

Výpočet rozměrů os dle následujícího schématu:

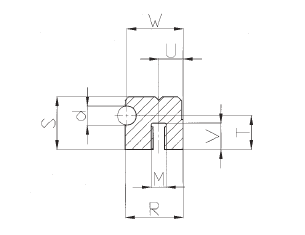

Vodící kolejnice AFWH
| Označení | Rozměry v mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d h6 | A *1 | R | S | T | U | V | W | M | |
| AFWH 6 | 6 | 18,0 | 20 | 14 | 8 | 10 | 17 | M 5 | |
| AFWH 8 | 8 | 22,5 | 25 | 17 | 10 | 12 | 21 | M 6 | |
| AFWH 10 | 10 | 28,5 | 30 | 19 | 12 | 14 | 27 | M 8 | |
| AFWH 12 | 12 | 34,5 | 36 | 24 | 16 | 18 | 33 | M 10 | |
| AFWH 16 | 16 | 42,0 | 40 | 25 | 18 | 20 | 40 | M 12 | |
*1 Rozměr A viz tab. Vodících kladek
Další profily - list 14 systémové profily.
Vodící kolejnice typové řady AFWH mohou být dodány v jakékoliv požadované délce. Až do celkové délky 4500 mm jsou vodící kolejnice AFWH vyráběny jako jednodílné. V případě delších rozměrů dodáváme kolejnice složené z více částí dle našeho zvážení.
Příklad objednávky AFW 10 o délce 4800 mm: AFW 10 / 4.800

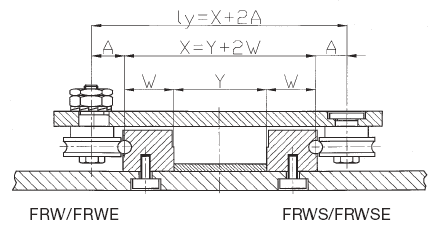

Výpočet rozměrů os dle následujícího schématu:
Systémové profily AFW

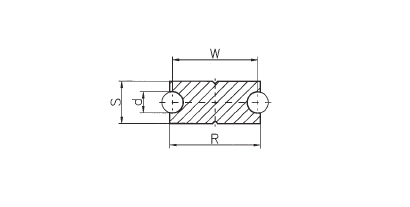

AFW 6-22

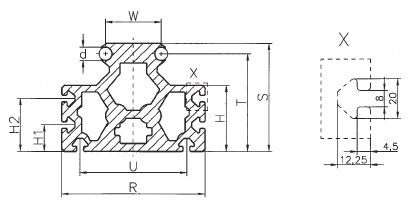

AFW 6 SYS, AFW 10 SYS

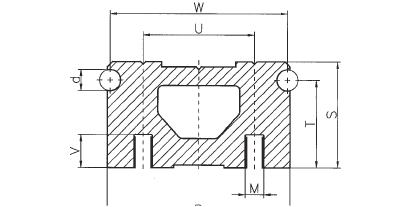

AFW 16 SYS

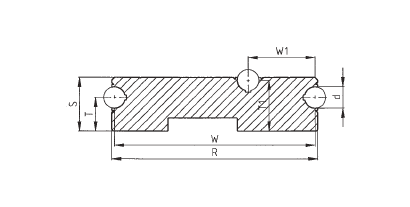

AFW 16 3W
| Označení | Rozměry v mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d h6 | A 1) | R | S | T | T1 | U | V | W | M | H | H1 | H2 | |
| AFW 6 - 22 | 6 | 24 | 12,0 | 22 | |||||||||
| AFW 16 SYS | 16 | 124 | 80,0 | 65,0 | 75 | 25 | 120 | M 12 | |||||
| AFW 6 SYS | 6 | 75 | 66,5 | 61,0 | 43 | 26 | 47,0 | 25 | |||||
| AFW 10 SYS | 10 | 112 | 98,6 | 89,7 | 80 | 42 | 65,4 | 25 | 50 | ||||
| AFW 16 - 3W | 16 | 124 | 40,0 | 25,0 | 38 | 150 | |||||||
Pokyny pro upevnění AFW/AFWH
Varianty upevnění:
Kompaundní kolejnice ocel - hliník mohou být uvnitř konstrukce upevněny buď průchozím šroubem nebo pomocí šroubových drázek v profilu.
Následující tabulka udává maximální vzdálenosti mezi šrouby a maximální utahovací momenty.
| Označení profilu | Utahovací moment Nm | Rozteč šroubů max mm | |
|---|---|---|---|
| 2-šroubová drážka | Průchozí otvor | ||
| AFW 6 | 2 | 190 | 220 |
| AFW 8 | 5 | 210 | 240 |
| AFW 10 | 15 | 250 | 280 |
| AFW 12 | 23 | 270 | 280 |
| AFW 16 | 32 | 270 | 300 |
| AFW 16 SYS | 32 | 270 | 400 (2-fach) |
| 1-šroubová drážka | |||
| AFWH 6 | 2 | 60 | 120 |
| AFWH 8 | 5 | 60 | 130 |
| AFWH 10 | 15 | 95 | 150 |
| AFWH 12 | 23 | 120 | 150 |
| AFWH 16 | 32 | 120 | 160 |
