Přesné vodící kolejnice PFS/PFSH se v obvykle vyrábějí v indukčně kaleném provedení. Tvrdost kolejnice činí 60 +2 HRC.
Výrobky z nerezové oceli, případně zvláštní způsoby tepelného zpracování prosíme uvést do poptávky.
Výchozím materiálem je nástrojová ocel vysoce legovaná chrómem. Tento materiál o tvrdosti 60 + 2 HRC zaručuje dlouhou životnost a maximální zatížitelnost těchto vysoce výkonných vodících prvků. Sdělte nám, prosím, ve Vaší poptávce také požadovanou délku kolejnice. V případě skládání jsou možné délky ≥1500 mm. Přesné vodící kolejnice mohou být skládány do neomezených délek. Uvádějte, prosím, požadované délky ve Vašich objednávkách. Jednotlivé kusy označíme a mohou tak být bezchybně smontovány.
Příklad objednávky: přesná vodící kolejnice „PFSH 47 / 3600 ZG“
Odpovídá:
Veškeré přesné vodící kolejnice jsou vždy označeny naším firemním logem a výrobním číslem. Na základě Vašeho požadavku Vám poskytneme měřící protokol. Speciální provedení, která se liší co do rozměrů nebo tepelného, popř. povrchového zpracování od našeho standardu, u nás prosím poptejte.
Příklad objednávky: PFSH 52 GIS 3200 lg.
(lg. - délka)
Příklad objednávky: PFSH 52 GISoL 3200 lg.
(oL - bez otvoru)

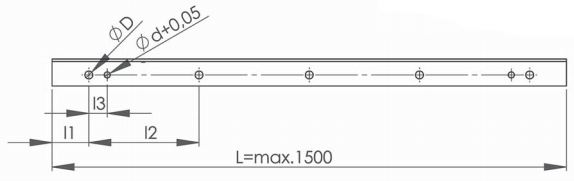

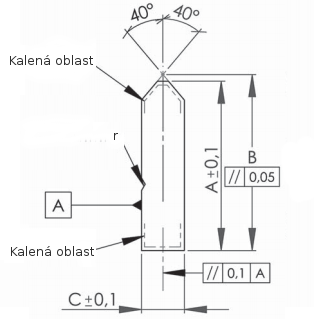

Typ | A±O,1 | B | C±O,1 | D | d+O,05 | l1 | l2 | l3 |
Váha kg/m |
---|---|---|---|---|---|---|---|---|---|
PFSH 22 GIS | 22,0 | 22,93 | 5,0 | 6,5 | 5,0 | 30 | 90 | 15 | 1,00 |
PFSH 32 GIS | 28,0 | 28,93 | 6,0 | 6,5 | 6,0 | 30 | 90 | 15 | 1,48 |
PFSH 40 GIS | 35,0 | 36,29 | 8,0 | 9,0 | 6,0 | 30 | 90 | 20 | 2,37 |
PFSH 52 GIS | 38,0 | 39,39 | 12,0 | 13,5 | 8,0 | 30 | 90 | 20 | 3,75 |
PFSH 62 GIS | 48,0 | 49,38 | 15,0 | 13,5 | 8,0 | 30 | 90 | 20 | 5,27 |
PFSH 72 GIS | 58,0 | 59,49 | 18,0 | 17,5 | 10,0 | 30 | 90 | 30 | 8,20 |
PFSH 90 GIS | 66,0 | 67,97 | 26,0 | 17,5 | 10,0 | 30 | 90 | 30 | 12,94 |
PFSH 110 GIS | 76,0 | 77,79 | 32,0 | 22,0 | 12,0 | 30 | 90 | 30 | 16,10 |
