Tyto vodící kladky odpovídají, co se týče jejich funkce, typovým řadám FR 90 atd. Nebyly však vyrobeny se závitovým čepem, ale byly vybaveny vnitřním závitem. Mohou být upevněny na vozík pomocí šroubu s vnitřním šestihranem.

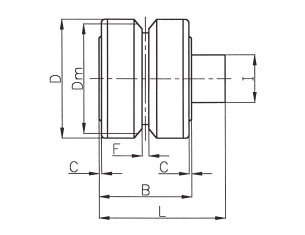

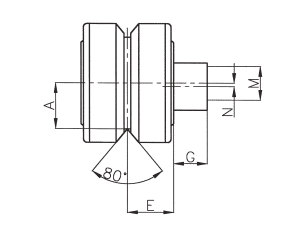

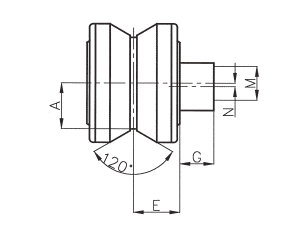

D | Označení | Rozměry v mm | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Centrické | Excentrické | Dm | A | B | C | F | G | H | I | |
22 | FRS 80 - 22 | FRSE 80 - 22 | 19,5 | 8,0 | 20 | 0,5 | 1 | 2,0 | 4,5 | 6 |
FRS 90 - 22 | FRSE 90 - 22 | 20,6 | 8,8 | 20 | 0,5 | 1 | 2,0 | 4,5 | 6 | |
FRS 120 - 22 | FRSE 120 - 22 | 20,4 | 9,0 | 20 | 0,5 | 1 | 2,0 | 4,5 | 6 | |
32 | FRS 80 - 32 | FRSE 80 - 32 | 28,8 | 11,8 | 26 | 0,5 | 1,5 | 2,6 | 6 | 9 |
FRS 90 - 32 | FRSE 90 - 32 | 29,9 | 13,0 | 26 | 0,5 | 1,5 | 2,6 | 6 | 9 | |
FRS 120 - 32 | FRSE 120 - 32 | 29,1 | 13,1 | 26 | 0,5 | 1,5 | 2,6 | 6 | 9 | |
40 | FRS 80 - 40 | FRSE 80 - 40 | 35,7 | 14,6 | 31 | 0,5 | 2 | 2,5 | 6,5 | 13 |
FRS 90 - 40 | FRSE 90 - 40 | 36,8 | 15,8 | 31 | 0,5 | 2 | 2,5 | 6,5 | 13 | |
FRS 120 - 40 | FRSE 120 - 40 | 36,4 | 15,8 | 31 | 0,5 | 2 | 2,5 | 6,5 | 13 | |
52 | FRS 80 - 52 | FRSE 80 - 52 | 46,2 | 19,1 | 40 | 1 | 2,5 | 3,2 | 8,0 | 16 |
FRS 90 - 52 | FRSE 90 - 52 | 47,1 | 20,1 | 40 | 1 | 2,5 | 3,2 | 8,0 | 16 | |
FRS 120 - 52 | FRSE 120 - 52 | 46,7 | 20,1 | 40 | 1 | 2,5 | 3,2 | 8,0 | 16 | |
62 | FRS 80 - 62 | FRSE 80 - 62 | 54,6 | 22,1 | 42 | 1 | 2,5 | 4,2 | 9,0 | 19 |
FRS 90 - 62 | FRSE 90 - 62 | 55,1 | 23,1 | 42 | 1 | 2,5 | 4,2 | 9,0 | 19 | |
FRS 120 - 62 | FRSE 120 - 62 | 55,1 | 23,5 | 42 | 1 | 2,5 | 4,2 | 9,0 |
19 |
Rozměry v mm | Únosnost v kN | Mezní zatížení v kN |
Utahovací moment Nm |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E | L | M | N | SW | Cr dyn | Ca dyn | Fr dyn | Fa dyn | Fr stat | Fa stat. | |||
FRS 80 - 22 | FRSE 80 - 22 | 9,2 | 22,0 | M 5 | 0,5 | 2 | 1,64 | 0,83 | 0,68 | 0,45 | 1,02 | 0,55 | 3 |
FRS 90 - 22 | FRSE 90 - 22 | 9,2 | 22,0 | M 5 | 0,5 | 2 | 1,64 | 0,82 | 0,68 | 0,34 | 1,02 | 0,51 | 3 |
FRS 120 - 22 | FRSE 120 - 22 | 9,2 | 22,0 | M 5 | 0,5 | 2 | 1,64 | 0,47 | 0,68 | 0,2 | 1,02 | 0,29 | 3 |
FRS 80 - 32 | FRSE 80 - 32 | 12,4 | 28,6 | M 8 | 1 | 4 | 2,5 | 1,3 | 1,3 | 0,7 | 1,95 | 1,1 | 20 |
FRS 90 - 32 | FRSE 90 - 32 | 12,4 | 28,6 | M 8 | 1 | 4 | 2,5 | 1,25 | 1,3 | 0,65 | 1,95 | 0,98 | 20 |
FRS 120 - 32 | FRSE 120 - 32 | 12,4 | 28,6 | M 8 | 1 | 4 | 2,5 | 0,72 | 1,3 | 0,38 | 1,95 | 0,56 | 20 |
FRS 80 - 40 | FRSE 80 - 40 | 15,5 | 33,5 | M 12 | 1 | 4 | 4,1 | 2,1 | 2,16 | 1,12 | 3,24 | 1,7 | 26 |
FRS 90 - 40 | FRSE 90 - 40 | 15,5 | 33,5 | M 12 | 1 | 4 | 4,1 | 2,04 | 2,16 | 1,08 | 3,24 | 1,62 | 26 |
FRS 120 - 40 | FRSE 120 - 40 | 15,5 | 33,5 | M 12 | 1 | 4 | 4,08 | 1,2 | 2,16 | 0,63 | 3,24 | 0,93 | 26 |
FRS 80 - 52 | FRSE 80 - 52 | 19,8 | 43,2 | M 14 | 1,5 | 5 | 6,15 | 3,11 | 3,61 | 1,85 | 5,42 | 2,8 | 64 |
FRS 90 - 52 | FRSE 90 - 52 | 19,8 | 43,2 | M 14 | 1,5 | 5 | 6,15 | 3,08 | 3,61 | 1,81 | 5,42 | 2,71 | 64 |
FRS 120 - 52 | FRSE 120 - 52 | 19,8 | 43,2 | M 14 | 1,5 | 5 | 6,15 | 1,78 | 3,61 | 1,04 | 5,42 | 1,56 | 64 |
FRS 80 - 62 | FRSE 80 - 62 | 20,8 | 46,2 | M 16 | 2 | 8 | 8,67 | 4,5 | 5,17 | 2,62 | 7,75 | 4 | 120 |
FRS 90 - 62 | FRSE 90 - 62 | 20,8 | 46,2 | M 16 | 2 | 8 | 8,67 | 4,33 | 5,17 | 2,58 | 7,75 | 3,87 | 120 |
FRS 120 - 62 | FRSE 120 - 62 | 20,8 | 46,2 | M 16 | 2 | 8 | 8,67 | 2,5 | 5,17 | 1,49 | 7,75 | 2,24 |
120 |

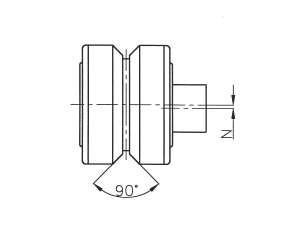

Vodící profil 90°, excentrická kladka, stavební výška 32 mm: FRSE 90-32
