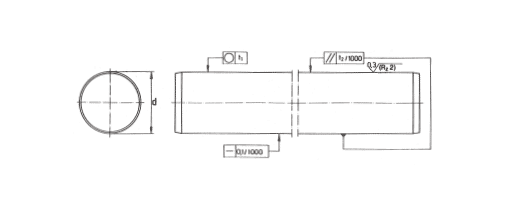

Hřídel |
Označení |
Váha kg/m |
Tolerance v µm | |||||
---|---|---|---|---|---|---|---|---|
Normální tolerance | Zvláštní tolerance *1 | Kruhovitost | Válcovitost | Kalená vrstva | ||||
h6 | j5 | f7 | t1 µm | t2 µm *2 | Rht min *3 | |||
5 | W 5 | 0,15 | 0 -8 | - | - | 4 | 5 | 0,4 |
6 | W 6 | 0,22 | 0 -8 | - | - | 4 | 5 | 0,4 |
8 | W 8 | 0,39 | 0 -9 | - | - | 4 | 6 | 0,4 |
10 | W 10 | 0,61 | 0 -9 | - | - | 4 | 6 | 0,4 |
12 | W 12 | 0,89 | 0 -11 | +5 -3 | -16 -34 | 5 | 8 | 0,6 |
14 | W 14 | 1,21 | 0 -11 | +5 -3 | -16 -34 | 5 | 8 | 0,6 |
15 | W 15 | 1,37 | 0 -11 | - | -16 -34 | 5 | 8 | 0,6 |
16 | W 16 | 1,57 | 0 -11 | +5 -3 | -16 -34 | 5 | 8 | 0,6 |
18 | W 18 | 1,98 | 0 -11 | - | -16 -34 | 5 | 8 | 0,6 |
20 | W 20 | 2,45 | 0 -11 | +5 -4 | -20 -41 | 6 | 9 | 0,9 |
24 | W 24 | 3,55 | 0 -13 | - | - | 6 | 9 | 0,9 |
25 | W 25 | 3,83 | 0 -13 | +5 -4 | -20 -41 | 6 | 9 | 0,9 |
30 | W 30 | 5,51 | 0 -13 | +5 -4 | -20 -41 | 6 | 9 | 0,9 |
32 | W 32 | 6,30 | 0 -16 | +5 -4 | -25 -50 | 7 | 11 | 1,5 |
40 | W 40 | 9,80 | 0 -16 | +6 -5 | - | 7 | 11 | 1,5 |
50 | W 50 | 15,30 | 0 -16 | +6 -5 | - | 7 | 11 | 1,5 |
60 | W 60 | 22,10 | 0 -19 | - | - | 8 | 13 | 2,2 |
80 | W 80 | 39,2 | 0 -19 | - | - | 8 | 13 | 2,2 |
1) pouze pro hřídele ze zušlechtěné oceli
2) rozdíl průměrů
3) odpovídá DIN 6773 díl 3

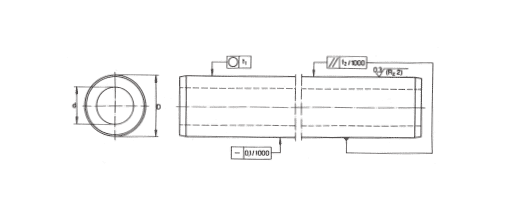

Vnější Ø d |
Označení |
Váha kg/m |
Vnitřní Ø d |
Tolerance v µm D/h7 |
Kruhovitost t1 µm |
Válcovitost t2 µm *2 |
Kalená vrstva Rht min *3 |
---|---|---|---|---|---|---|---|
20 | WH 20 | 1,25 | 14,0 | 0 -21 | 6 | 9 | 0,9 |
25 | WH 25 | 2,35 | 15,6 | 0 -21 | 6 | 9 | 0,9 |
30 | WH 30 | 3,50 | 18,2 | 0 -21 | 6 | 9 | 0,9 |
40 | WH 40 | 4,99 | 28,1 | 0 -25 | 7 | 11 | 1,5 |
50 | WH 50 | 9,97 | 29,7 | 0 -25 | 7 | 11 | 1,5 |
60 | WH 60 | 14,20 | 36,0 | 0 -30 | 8 | 13 | 2,2 |
80 | WH 80 | 19,5 | 56,9 | 0 -30 | 8 | 13 | 2,2 |
1) rozdíl průměrů
2) odpovídá DIN 6773 díl 3
Materiál: 100 Cr6
Příklad objednávky: Hřídel Ø 25 mm , 2000 mm délka : WH 25 h7 x 2000.
