Opěrné kladky radiální a axiální SLB jsou určeny zejména pro hutní stroje a zařízení. Opěrné kladky SLB jsou konstrukčně řešeny tak, aby byly schopny zachycovat značná radiální zatížení při současném působení axiálních sil. Z konstrukčního hlediska jsou kombinací radiálních válečkových nebo jehlových ložisek a jednořadých kuličkových ložisek. Opěrné kladky SLB jsou konstruovány pro mazání plastickým mazivem s možností domazávání přes hřídel. Vnitřní prostor kladek SLB je uzavřen bezkontaktním lamelovým těsněním s vysokou těsnicí schopností.
Označení | Rozměry | Základní únosnosti | Hmotnost | Obrázek / pdf | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Radiální | Axiální | |||||||||
d mm |
D mm |
B mm |
Cr kN |
Cor kN |
Ca kN |
Coa kN |
kg |
|||

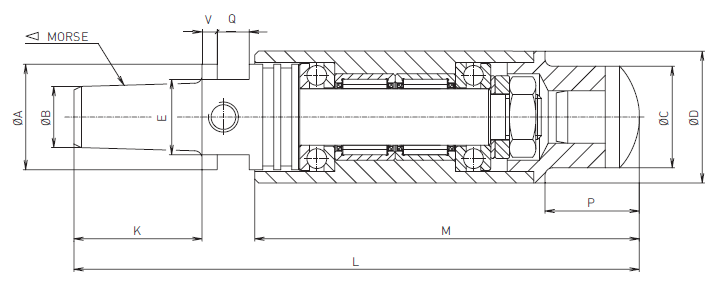

SLB 83-72 | 0 | 35 | 55 | 27.1 | 37.6 | 0 | 0 | 0.4 |
1 ![]() ![]() |
|

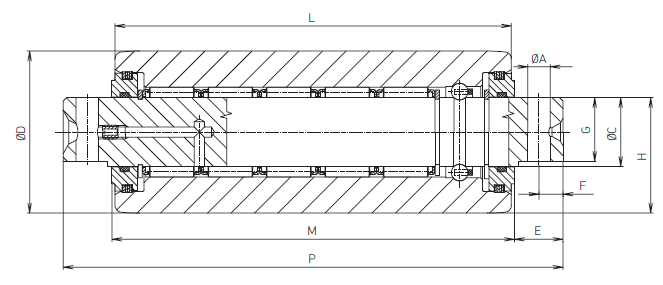

SLB 83-2 | 0 | 47 | 156 | 66.8 | 131 | 0 | 0 | 1.6 |
2 ![]() ![]() |
|

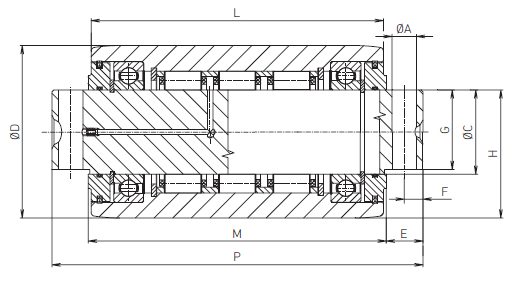

SLB 86-1 | 0 | 92 | 156 | 215 | 304 | 0 | 0 | 7.6 |
3 ![]() ![]() |
|
SLB 83-1 | 0 | 35 | 150 | 18.5 | 25.6 | 10.6 | 11.9 | 0.79 |
4 ![]() ![]() |
Cr | dynamická únosnost radiální | Dynamic load - radial | Dynamische Tragzahl - radial |
---|---|---|---|
Cor | statická únosnost radiální | Static load - radial | Statische Tragzahl - radial |
Ca | dynamická únosnost axiální | Dynamic load - axial | Dynamische Tragzahl - axial |
Coa | statická únosnost axiální | Static load - axial | Statische Tragzahl - axial |
