Kladky s čepem

Kladky s čepem fy SLB tvoří kompaktní úložný celek, který je schopen zachycovat relativně značná radiální zatížení při současném působení axiálního zatížení. Vnější povrch vnějšího kroužku kladky je modifikován tak, aby při jeho styku s oběžnou drahou nedocházelo ke hranovému zatížení. Kladky jsou dodávány buď v robustním plnoválečkovém  provedení nebo v provedení s klecí, které je určeno pro vyšší provozní otáčky. Vnitřní prostor kladek je naplněn trvanlivým plastickým mazivem a uzavřen buď jednoduchým labyrintovým těsněním dle obr. 1a), 2 nebo kovovým labyrintovým bezkontaktním těsněním odolným proti poškození dle obr. 1b). 3 a 4. Kladky mohou být dodávány v provedení umožňujícím jejich domazávání v provozu, jak je zobrazeno na obr. 2, 3 a 4. Pro jednoduché uchycení kladky do rámu slouží válcová plocha „ØC“ a závit „M“ čepu. Excentrický čep nebo nalisované excentrické pouzdro umožňuje vystavování kladky v radiálním směru. Za tímto účelem je v čele čepu vytvořen vnitřní šestihran.

Označení Rozměry Základní únosnosti Hmotnost Obrázek / pdf
Radiální Axiální
d
mm
D
mm
B
mm
Cr
kN
Cor
kN
Ca
kN
Coa
kN

kg
SLB 43-33 0 50 27 40.6 57.3 0 0 0.64
1
   /
SLB 43-34 0 50 27 40.6 57.3 0 0 0.73
2
   /
SLB 44-5-1 0 52 24 45.5 57.3 0 0 0.5
3
   /
SLB 46-17-3 0 80 35 82.5 104 0 0 1.8
4
   /
SLB 46-16 0 45 25 34.1 54.1 0 0 0.45
5
   /
SLB 46-13 0 85 35 72.2 89.1 0 0 2.3
6
   /
váleček 4x8 G2 0 50 27 40.6 57.3 0 0 0.64
těsnící kroužek ASD 35 0 52 24 45.5 57.3 0 0 0.5
Cr dynamická únosnost radiální Dynamic load - radial Dynamische Tragzahl - radial
Cor statická únosnost radiální Static load - radial Statische Tragzahl - radial
Ca dynamická únosnost axiální Dynamic load - axial Dynamische Tragzahl - axial
Coa statická únosnost axiální Static load - axial Statische Tragzahl - axial
Obr. 1
SLB 43-33
Obr. 2
SLB 43-34
Obr. 3
SLB 44-5-1

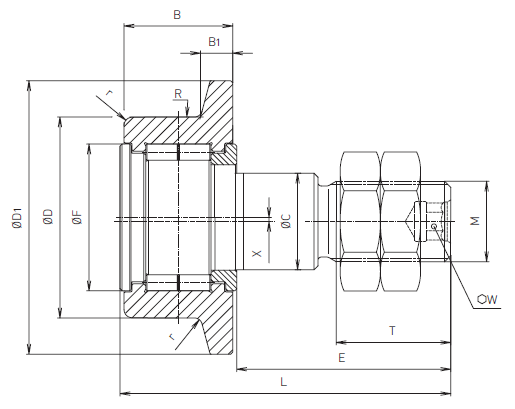

Obr. 4
SLB 46-17-3
Obr. 5
SLB 46-16
Obr. 6
SLB 46-13
