Geteilte Zylinderrollenlager

Geteilte Zylinderrollenlager der Firma SLB werden vor allem im Schwermaschinenbau und im Hüttenwesen ausgenutzt, und zwar in solchen Fällen, wo axiale Montage des Lagers in die Lagerung unmöglich oder zu teuer ist. Als Beispiel können wir mehrmals gelagerte Wellen, Kurbelwellen, lange Wellen usw. angeben.

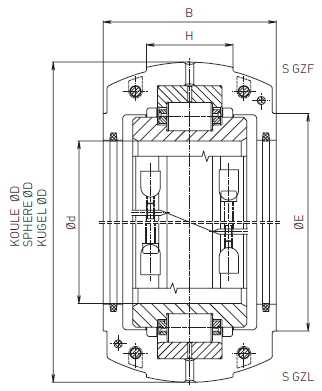

S GZ Lager der Firma SLB (Bild 1) haben radial geteilten Außenring, Innenring wie auch Käfig. Lager in Ausführung S GZF sind imstande, sowohl radiale, als auch axiale Kräfte aufzunehmen. Lager in Ausführung S GZL sind nicht zum Aufnehmen axialer Kräfte bestimmt. Außenringe der S GZ Lager werden in geteiltem Körper gelagert mit Kugel-Außen-Oberfläche, die sein Kippen ermöglicht.

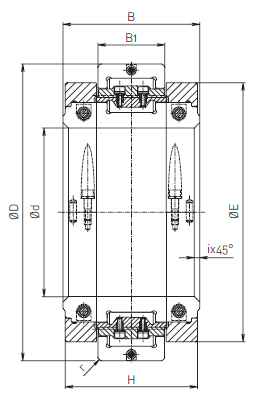

Geteilte Lager der Firma SLB (Bild 2) haben radial geteilten Außenring, Innenring, Käfig und Hülse an Bundringe des Innenrings angebracht. Lagerkäfig ist massiv aus Messing. Die Verbindung beider Hälften des Käfigs ist auf die Weise getan, dass sie dynamischen Kräften widersteht, denen Käfig im Betrieb, vor allem in Kurbel-Mechanismen, ausgestellt wird. Geteilte Lager der Firma SLB sind imstande, sowohl radiale, als auch axiale Kräfte aufzunehmen.

Teilende Spalte des Außen- und Innenrings des Lagers ist der Lagerachse gegenüber so geneigt, dass es beim Rollen- Abwälzen
zu keinen Stößen kommt.
